Audiosignalen Digitale ruisonderdrukker NR Laagdoorlaatfilter

Gebruikershandleiding voor digitale ruisonderdrukking

Dit apparaat kan audiosignalen verwerkenmetDigitale ruisonderdrukkinger(NR) en DigitaalLaagdoorlaatFilterenLPF’s).Geschikt voor apparatuur zoals kortegolfradio’s zonder DSP, om de ervaring tijdens het gebruik te verbeterenQSO.

1.Zorg ervoor dat u dit vóór gebruik doetjouwapparaatheeft een audio-uitgang of een externe luidsprekeraansluiting,sluit uw apparaat en de DSP aan volgens het onderstaande aansluitschema.

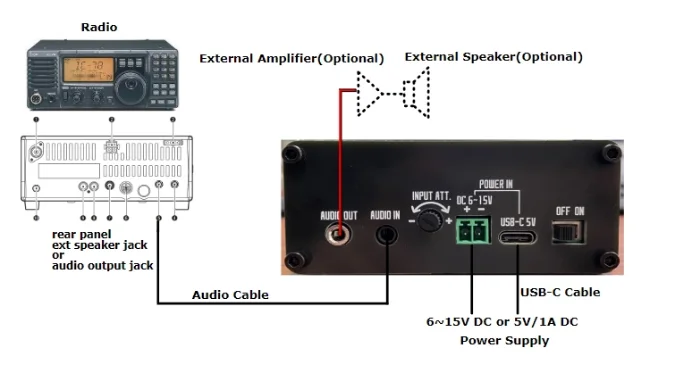

Aansluitschema

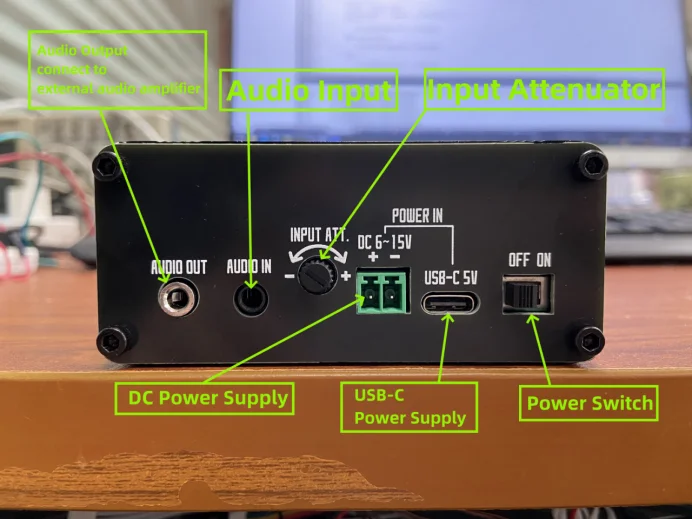

Beschrijving achterpaneel

2.IkHet is cruciaal om signalen in te voerenmetpassendniveaunaar deDSP’s.Nadat u uw apparaat en de DSP met een 3,5 mm audiokabel hebt aangesloten en beide hebt ingeschakeld, toont het scherm op de DSP het niveau van het ingangssignaal en geeft aan dat het signaal te hoog of te laag is.

Wanneer het ‘L’ toonto‘, ikVerhoog het uitgangsniveau van uw radio of pas de ingang ATT aan.naar ‘+’ richting op het achterpaneel.

AndersWanneer het ‘HOOG’ aangeeft, verlaagt u het uitgangsniveau van uw radio of past u de ingang ATT aan.naar ‘-‘ richting op het achterpaneel.

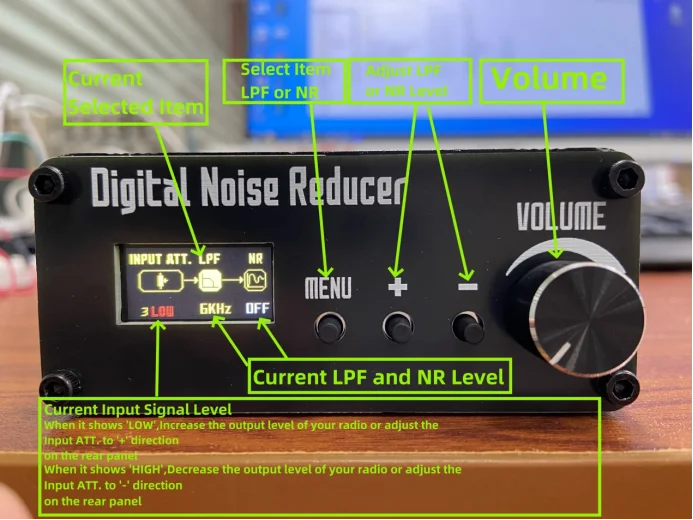

Beschrijving voorpaneel

3.De DSP voert het audiosignaal uit via de uitgangsaansluiting, waaraan u een audioversterker kunt aansluiten (het uitgangssignaal kan geen luidspreker of hoofdtelefoon aansturen, moet eerst op de versterker worden aangesloten).Deaudioinvoerstopcontactis een enkelkanaals ingang, waarbij de basis de aarde is en de bovenkant het signaal.De uitvoer is een dubbel kanaal en beide audiokanalen zijn hetzelfde.

Ingangsaansluiting

Uitgangsaansluiting

4. Dit apparaat is een audio-DSP, die niet zo effectief is als het origineel van de nieuwste machineALSDSP’s.Het wordt alleen gebruikt als een handige manier om oude radioapparatuur aan te passen en te verbeterenQSO’servaring.
